室内环境监测仪操作说明

产品简介

碧野千里室内环境监测仪是一款适用于室内环境的互联网多参数环境监测系统产品。

本产品可支持监测项包括：PM2.5、二氧化碳、甲醛、VOC、温湿度、气压、氧气等。广泛用于办公楼、教室、博物馆、图书馆、运动场馆等各类室内环境。

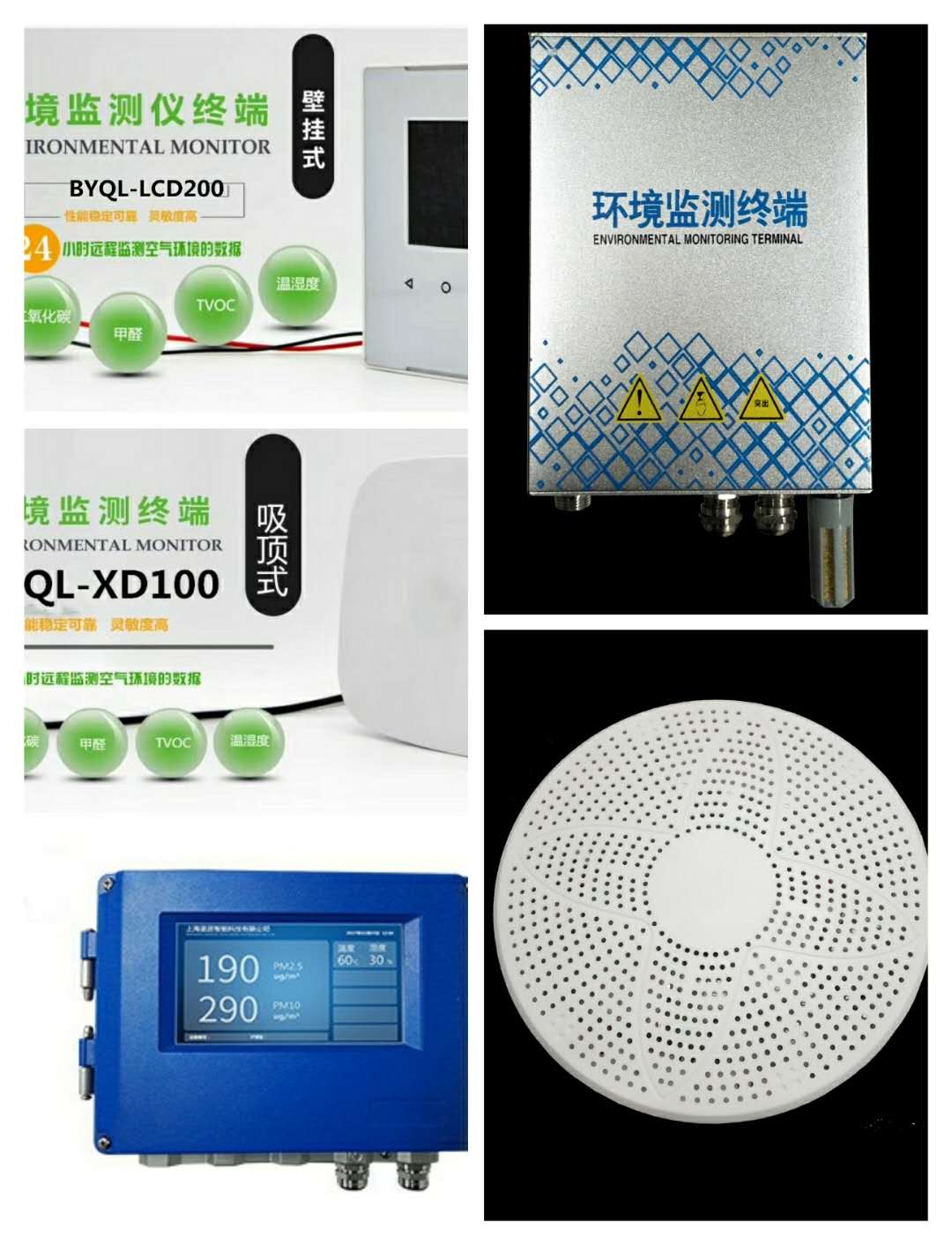

产品采用模块化设计，所有监测项（仪）都可以根据需要进行装配。

产品优势

1.技术可靠，采用先进的微处理技术，响应速度快，测量精度高，稳定性好。

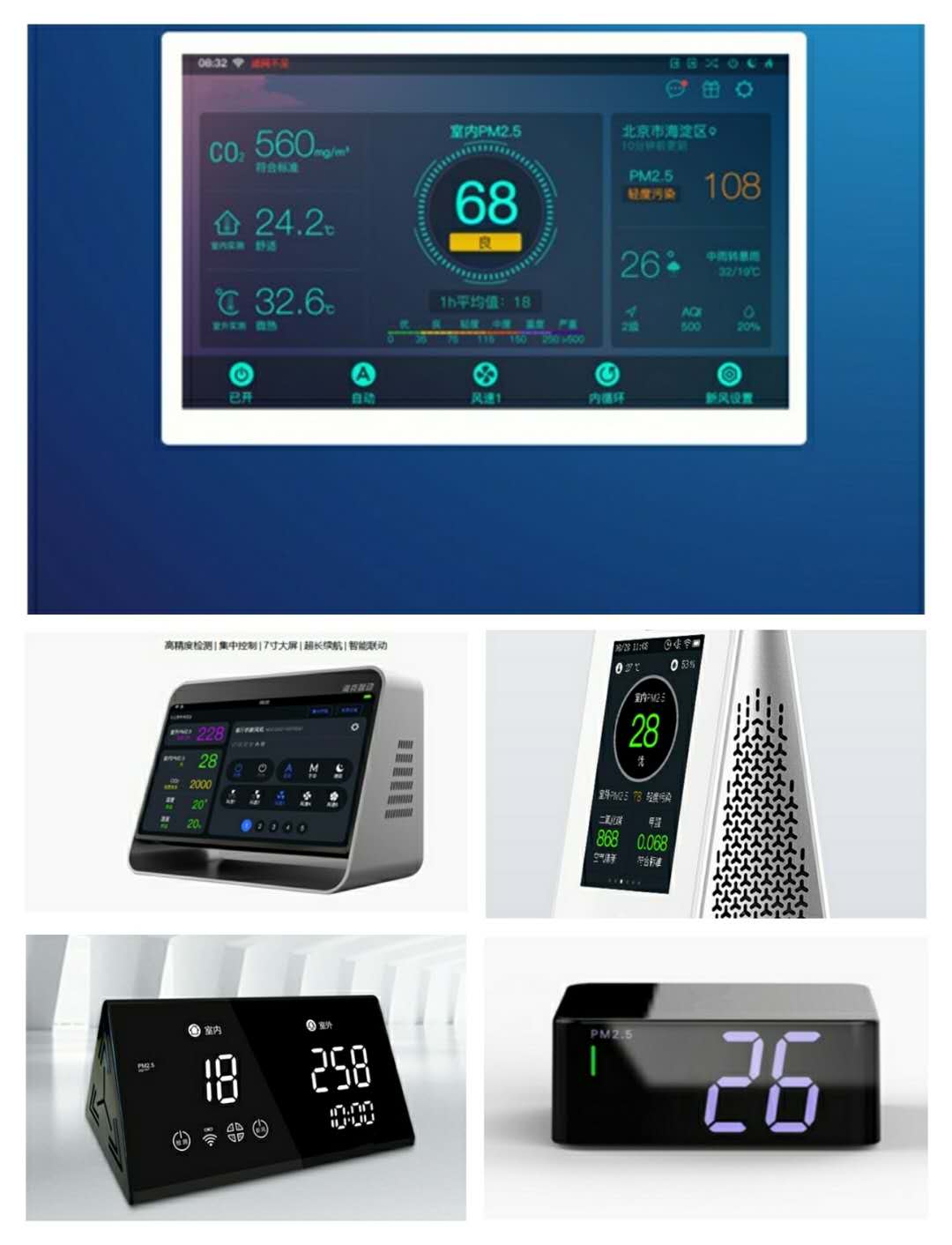

2.监测数据展示，产品可选配外接各类多媒体显示屏，实现监测数据实时展示发布。

3.配套提供各种分析和管理工具。本产品提供配套的管理系统、微信和手机APP，方便用户查看查询、管理所有在线监测设备和数据。

4.可扩展性强。各类监测传感部件可以根据用户要求添加或移除。

5.数据 传输，支持wifi、rj45网络、rs485总线等多种数据传输方式。

6.体积小、重量轻、功耗小、占用空间小，安装方便。

功能特点

1、采用原装进口红外CO2、激光颗粒、电化学甲醛检测单元，测量精度高、抗干扰能力强。

2、可通过面板按键进行各种报警参数、通信等参数设定。

3、液晶实时显示温度、湿度、PM2.5、CO2、甲醛、CO等。

4、单独参数可显示小时平均值，报警值

5、内置峰鸣报警功能，可进行各单独参数的报警的上下限及回差设置。

6、配置1 路开关量（常开）信号输出，可任意设置报警值及输出。

7、RS485 信号输出，最远通信距离可达1500 米，采用防雷设计，安全可靠。

8、DC12~24V 宽电源输入。

产品参数

监测项	量程	单位	精度	分辨率	工作原理
PM2.5	0~1000	Ug/m3	＜±10%	0.1	光学原理
PM10	0~2000	Ug/m3	＜±10%	0.1	光学原理
温度	-40~80	℃	＜±0.5	0.1	电容式
湿度	0~99.9%	RH	＜±2%	0.1	电容式
甲醛	0~5	PPM	＜±5%	0.001	电化学
VOC	0~1000	PPB	＜±5%	1	电化学
O2	0~25	%	＜±5%	0.1	电化学
CO2	0~5000	PPM	＜±5%	1	红外
氨气	0~100	PPM	＜±5%	1	电化学



软件平台

为方便客户查看室内环境监测设备监测到的数据，碧野千里新推出网页版在线管理云平台。用户登录账号后，可在线查看室内环境检测仪实时在线状态，实时数据（PM2.5、PM10、二氧化碳、甲醛、VOC、温度、湿度）、历史数据、数据曲线分析图、健康指数提示。具备设备管理、用户管理、生成数据报表等功能。

*碧野千里室内空气质量监测平台登录界面

*查看室内环境检测仪在线状态，异常状态

*设备管理页面：可显示设备的总数量，编辑设备信息等功能



*设备管理：可查看实时数据、历史数据等信息



*实时数据查看：显示各项参数指标（PM2.5、PM10、二氧化碳、甲醛、VOC、温度、湿度）



*请选择设备监测日期：可选择要查询的历史记录



*历史记录查询：可查看数值变化，显示24小时的变化图，数据曲线分析图



*健康指数提醒及出行建议

系统方案介绍

1.      室内监测

监测类型：pm2.5、温湿度、二氧化碳、甲醛、VOC、光照、噪音等。

2.      服务器系统

碧野千里软件系统，为用户提供统一的在线设备管理、数据管理服务平台。本系统可安装于云服务器端，或者本地服务器主机。

3.      移动应用端

手机APP和微信，是为用户提供的移动管理端软件，用户可随时随地查看监测设备和数据。

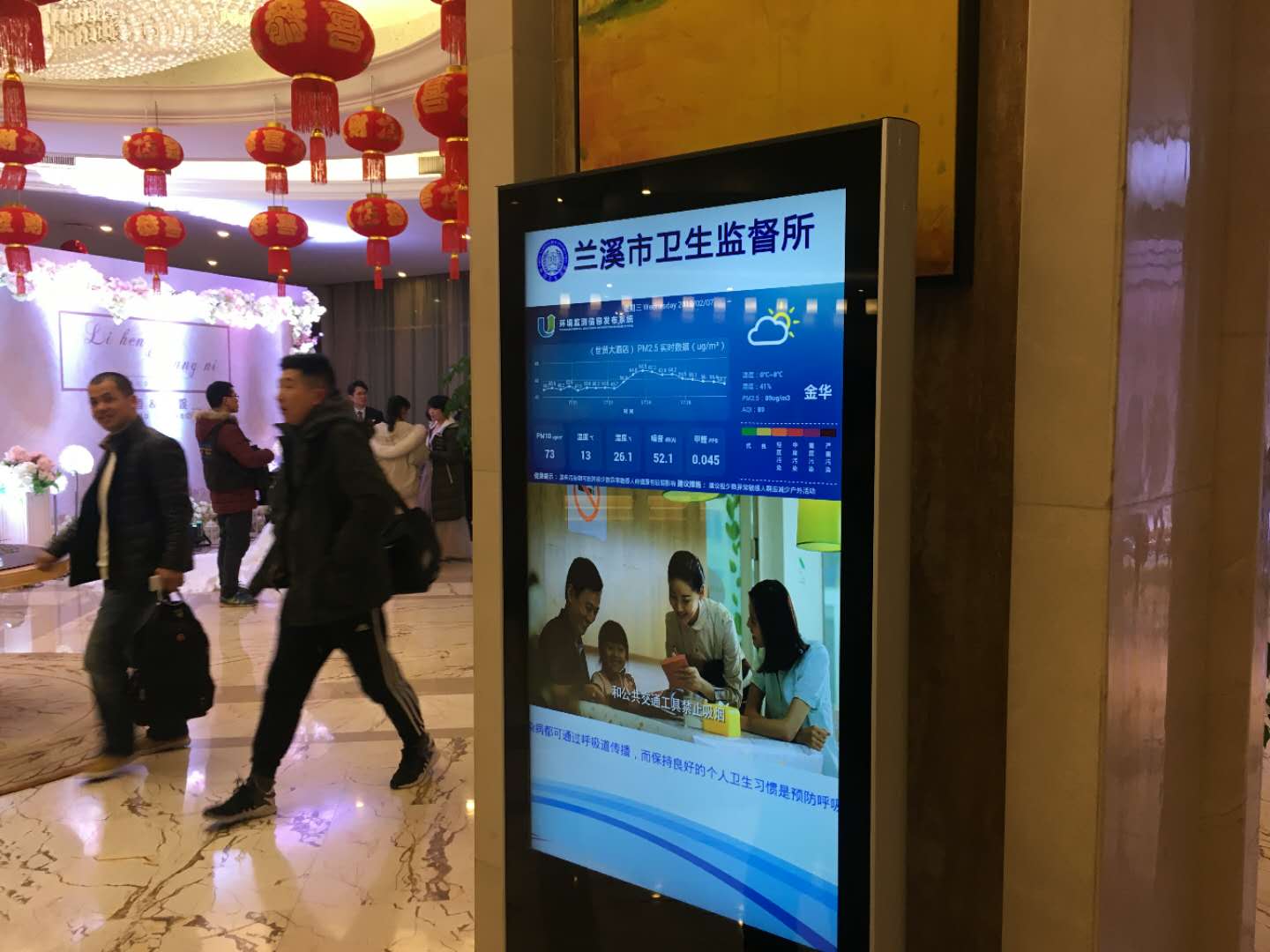

4.      多媒体展示

系统支持将单个监测设备，或者多个监测设备的监测数据，实时展示发布到各类多媒体显示屏上，比如平板电脑、多媒体广告一体机、LED显示屏或电视机等。

用户可根据管理系统的“发布管理”功能，对监测展示界面进行配置

部署安装和使用

环境监测终端和显示屏，连入区域网络（有线或无线网络）即可工作，安装配置简单便捷。监测数据统一汇集到云系统平台，再由系统根据用户配置，发送到指定的显示屏幕。同时，用户可以通过后台管理系统，编辑和管理各类通知和宣传节目。
